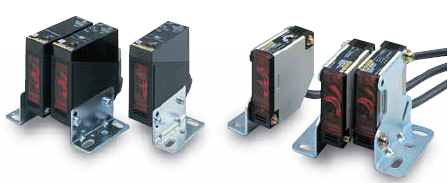

光电传感器
产品简介：
实现小型、长距离、节省电力和节省能源的光电传感器的标准型 ■检测距离/对射型15m、回归反射型4m、扩散反射型1m。 ■独特的防止外部乱光计算方法，变频荧光灯下也能工作。 1、最大限度降低电力消耗和含铅材质的使用。 2、IP67保护构造，防止相互干扰功能， EN规格标准。防油型为IP67f。 3、光轴与机械轴的偏差控制在±2.5°以内，光轴对合更容易。
相关产品报价
详细信息：
| 检测方式 |
对射型 |
回归反射型 （M.S.R.带反射板） |
扩散反射型 | |||||
|
型 项目 号 |
NPN输出 |
E3Z-T61(K) E3Z-T66 |
E3Z-T62 E3Z-T67 |
E3Z-T61A E3Z-T66A |
E3Z-R61/R66 | E3Z-R61K | E3Z-D61(K)/D66 | E3Z-D62(K)/D67 |
| PNP输出 |
E3Z-T81(K) E3Z-T86 |
E3Z-T82 E3Z-T87 |
E3Z-T81A E3Z-T86A |
E3Z-R81/R86 | E3Z-R81K | E3Z-D81(K)/D86 | E3Z-D82(K)/D87 | |
| 检测距离 | 15m | 30m | 10m | 4m 〔100mm〕 ＊ （使用E39-R1S时） 3m 〔100mm〕 ＊ （使用E39-R1时） | 3m 〔150mm〕 ＊ （使用E39-R1S时） 2m 〔100mm〕 ＊ （使用E39-R1时） |
100mm （白纸 100×100mm） |
1m （白纸 300×300mm） |
|
| 光束直径 | —— | |||||||
| 标准检测物体 | φ12mm以上的不透明物体 | φ75mm以上的不透明物体 | —— | |||||
| 最小检测物体 | —— | |||||||
| 应差 | —— | 检测距离20％以下 | ||||||
| 指向角 | 投·受光器：各3～15° | 2～10° | —— | |||||
|
光源（发光波长） |
红外光二极管 （870nm） |
红色发光二极管(660nm) |
红色发光二极管 （660nm） |
红外光二级管 （860nm） |
||||
| 电源电压 | DC12～24V±10％ 波动(p-p)10％以下 | |||||||
|
消耗电流 |
投光器：15mA 受光器：20mA |
30mA以下 | ||||||
| 控制输出 |
负载电源电压DC26.4V以下、负载电源电流100mA以下 剩余电压 负载电流10mA不满：1V以下 负载电流10～100mA：2V以下 集电极开路输出（NPN/PNP输出 因型号而异） 入光时ON/遮光时ON 开关切换式 |
|||||||
| 保护电路 | 电源逆接保护、输出短路保 | 护电源逆接保护、输出短路保护、相互干扰防止功能、输出逆连接保护 | ||||||
| 应答时间 | 动作、复位：各1ms以下 | |||||||
| 灵敏度调整 | 单方向旋转钮 | |||||||
| 照明 | 受光面照度，白炽灯：3,000lx以下、太阳光：10,000lx以下 | |||||||
| 周围温度 | 动作时：-25～+55℃、保存时：-40～+70℃ （不结冰、结露） | |||||||
| 周围湿度 | 动作时：35～85％RH、保存时：35～95％RH （不结冰） | |||||||
| 绝缘电阻 | 20MΩ以上（DC500V兆欧表） | |||||||
| 耐电压 | AC1,000V 50/60Hz 1min | |||||||
| 耐振动（耐久） | 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h | |||||||
| 耐冲击（耐久） | 500m/s2 X、Y、Z各方向 3次 | |||||||
| 保护构造 | IEC规格 IP67 （防油型：IEC规格 IP67 （JEM规格 IP67f 导线、接插件除外）） | |||||||
| 连接方式 | 引出线（标准长2m/500mm） /M8接插件式/M8接插件中继式（防油型） | |||||||
| 指示灯 | 动作显示灯（橙色）稳定显示灯（绿色）〔但投光器是电源显示灯（橙色）〕 | |||||||
|
质量 （捆包 状态） |
导线引出 型2m |
约120g | 约65g | |||||
| 接插件式 | 约30g | 约20g | ||||||
|
M8接插件 中继式 |
约50g | 约30g | ||||||
| 材质 | 外壳 | 聚对苯二甲酸丁二醇酯 | ||||||
| 透镜部 | 聚脂合橡胶 | 甲基丙烯树脂 | 聚脂合橡胶 | |||||
| 附件 | 使用说明书、 注：回归反射板、安装金属附件另售 | |||||||
＊传感器和反射板之间的距离，请设定在〔 〕数值以上的范围。
E3Z-T□2-G0具有投光停止功能，下表为此功能的额定值/性能。
| 项目 |
检测方式 输出·形式 |
对射型、NPN输出：E3Z-T62/T67-G0、PNP输出：E3Z-T82/T87-G0 | |
|
投光停 止功能 |
输入 | 〈NPN型〉 |
投光OFF：0V短路或1.5V以下（流出电流1mA以下）， 投光ON：开放（漏电流0.1mA以下） |
| 〈PNP型〉 | 投光OFF：+DC （电源插头侧）短路或+DC-1.5V以内（吸收电流3mA以下）， 投光ON：开放（漏电流0.1mA以下） | ||
| 应答时间 | 动作·复位：0.5ms以下 | ||
