说明

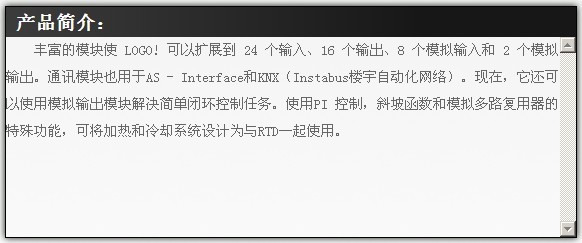

丰富的模块使 LOGO! 可以扩展到 24 个输入、16 个输出、8 个模拟输入和 2 个模拟输出。通讯模块也用于AS - Interface和KNX（Instabus楼宇自动化网络）。现在，它还可以使用模拟输出模块解决简单闭环控制任务。使用PI 控制，斜坡函数和模拟多路复用器的特殊功能，可将加热和冷却系统设计为与RTD一起使用。

结构与功能

数字扩展模块

有四种版本可以扩展数字输入和输出：

DM8 230R / DM16 230R

DM8 24 / DM16 24

• 供电电压 24 V DC

• 4个/8个 24V DC 数字量输入

• 4个/8个数字输出传感器，0.3A

DM8 12 / 24R

• 供电电压 12 /24 V DC

• 4个 12 / 24 数字输入

• 4个数字输出继电器，5A/继电器

DM8 24R

• 供电电压 24 V AC / DC

• 4个 24 V AC / DC 数字输入，PNP 或 NPN

• 4个数字输出继电器，5A/继电器

DM16 24R

• 供电电压 24 V DC

• 8个 24V DC 数字输入

• 8个   数字输出继电器，5A/继电器

模拟扩展模块

有三种模块可以扩展模拟和温度 I/O：

AM2

• 供电电压 12 /24 V DC

• 两通道

• 测量范围 0 到10 V 或 0/4 到20 mA

AM2 RTD

• 供电电压 12 /24 V DC

• 两通道

• 类型   PT100 或 PT1000

• 测量范围 - 50 °C 到 +200 °C

AM2 AQ

• 供电电压 24 V DC

• 2 个模拟输出

• 输出范围 0 到 10 V 或 0/4 到20mA
